一种循环式粮食烘干机的制作方法

　　粮食烘干机在粮食收获后能够快速进行烘干，烘干后进行储存，目前，现有的烘干机较为复杂，由于其较为复杂，因此其生产成本较高，而且使用过程中故障率较高，不能很好的满足使用要求。

　　本实用新型要解决的技术问题是提供一种结构简单，性能稳定的循环式粮食烘干机。

　　为了解决上述技术问题，本实用新型的技术方案为：一种循环式粮食烘干机，包括风道和粮道，风道与粮道并列设置或粮道呈u型设置，u型粮道的风道设置在u型弯内侧；粮道与风道连接的侧面和与风道相对的侧面设置有网孔，粮道的其他侧面采用金属板材，风道的其他侧面采用金属板材，风道和粮道竖直设置，粮道的顶端设置有进料口，粮道的底端开设有出料口；风道的底端进风口；风道内的风通过网孔进入粮道中。

　　进一步的，粮道的进料口与软管螺旋提粮机的出口连接，软管螺旋提粮机的进口，插入粮道的出料口处的料斗中。

　　采用上述技术方案本实用新型得到的有益效果为：结构简单、性能稳定，并列设置和u型结构设置其制造方便、生产成本低；循环烘干方式，保证粮食烘干均匀；由于进口设置在顶端，提升粮食的过程是粮食降温过程，粮食有缓速机会，加快烘干，因此烘干成本低，烘干成本≤0.15元/kg；而且机器体积小，便于移动，粮食烘干温度一般在40-65°。

　　为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

　　下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

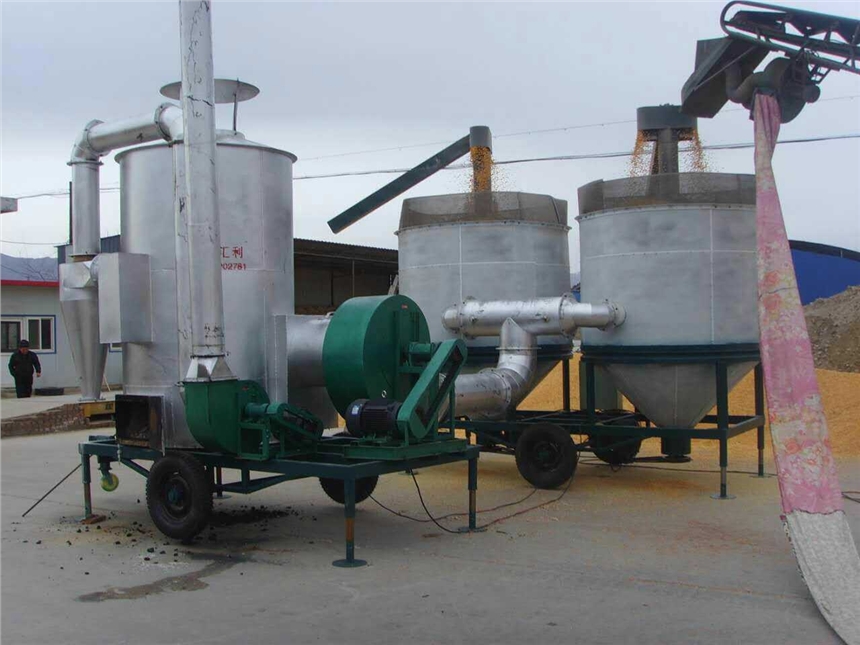

　　结合附图对本实用新型进一步描述，使所属技术领域的技术人员更好的实施本实用新型，本实用新型实施一种循环式粮食烘干机，包括风道1和粮道2，风道1与粮道2并列设置或粮道2呈u型设置，风道1设置在u型粮道2的u型弯内侧；粮道2与风道1连接的侧面和与风道1相对的侧面设置有网孔，粮道2的其他侧面采用金属板材，风道1的其他侧面采用金属板材，风道1和粮道2竖直设置，粮道2的顶端设置有进料口，粮道2的底端开设有出料口；风道1的底端进风口；风道1内的风通过网孔进入粮道2中。

　　本实用新型实施粮道2的进料口与软管螺旋提粮机的出口连接，软管螺旋提粮机的进口，插入粮道2的出料口处的料斗中；软管螺旋提粮机的出口设置有导粮板；粮道2的其他侧面采用钢板制成；风道1的其他侧面采用钢板制成；粮道2与风道1连接面采用板网或丝网制成。

　　本实用新型实施风道1底部设置进风口；风道1内的风通过网孔穿过粮道2内的粮食，从粮道2另一侧的网孔排出；在风道1内，热风温度高，湿度小（具体温度还要看烘干何种粮食，40-55℃不等），排出后温度低，湿度大；粮道2内的粮食一直在向下蠕动，慢慢从粮食下端的出料口进入料斗。软管螺旋提粮机的进口，插入到料斗；软管螺旋提粮机的出口在粮道2的顶部；为了保证粮食顶部的粮食表面均匀，在软管螺旋提粮机出口处，加上导粮板；在整个烘干过程中，粮食在一直循环，达到干度要求前，循环4-7次，避免了干燥不均匀的情况，保证整批粮食均匀干燥。本实用新型风道1的风机采用y5-47型的中压风机，风压在2500kpa左右，粮道2的厚度在600mm左右，保证热风在2500kpa的压力下能够较容易穿透。热源方面，可用燃气热风炉（换热式），也可用电加热，也可采用空气能热泵加热。

　　本实用新型实施例1.结构简单、一字型和u型结构制造方便、造价低、投资少；2.循环烘干方式，保证粮食烘干均匀；3.提粮过程是粮食降温过程，粮食有缓速机会，加快烘干；4.烘干成本低，烘干成本≤0.15元/kg；5.机器体积小，便于移动（可以装轮）；6.粮食烘干温度一般在40-65°，可调可控。

　　以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。

　　1.一种循环式粮食烘干机，其特征在于：包括风道和粮道，风道与粮道并列设置或粮道呈u型设置，风道设置在u型粮道的u型弯内侧；粮道与风道连接的侧面和与风道相对的侧面设置有网孔，粮道的其他侧面采用金属板材，风道的其他侧面采用金属板材，风道和粮道竖直设置，粮道的顶端设置有进料口，粮道的底端开设有出料口；风道的底端进风口；风道内的风通过网孔进入粮道中，穿过粮食排出，粮道的进料口与软管螺旋提粮机的出口连接，软管螺旋提粮机的进口，插入粮道的出料口处的料斗中，软管螺旋提粮机的出口设置有导粮板。

　　2.根据权利要求1所述的循环式粮食烘干机，其特征在于：粮道的其他侧面采用钢板制成。

　　3.根据权利要求1所述的循环式粮食烘干机，其特征在于：风道的其他侧面采用钢板制成。

　　4.根据权利要求1所述的循环式粮食烘干机，其特征在于：粮道与风道连接面采用板网或丝网制成。

　　本实用新型公开了一种循环式粮食烘干机，包括风道和粮道，风道与粮道并列设置或粮道呈U型设置，U型粮道的风道设置在U型弯内；粮道与风道连接的侧面设置有网孔，粮道的其他侧面采用金属板材，风道的其他侧面（是指不与粮道接触的面）采用金属板材，风道和粮道竖直设置，粮道的顶端设置有进料口，粮道的底端开设有出料口；风道的底端进风口；风道内的风通过网孔进入粮道中；结构简单、性能稳定，并列设置和U型结构设置其制造方便、生产成本低；循环烘干方式，保证粮食烘干均匀；由于进口设置在顶端，提升粮食的过程是粮食降温过程，粮食有缓速机会，加快烘干，因此烘干成本低，烘干成本≤0.15元/kg；而且机器体积小，活动方便；粮食烘干温度一般在40‑65°。
