一种小型粮食烘干机pdf

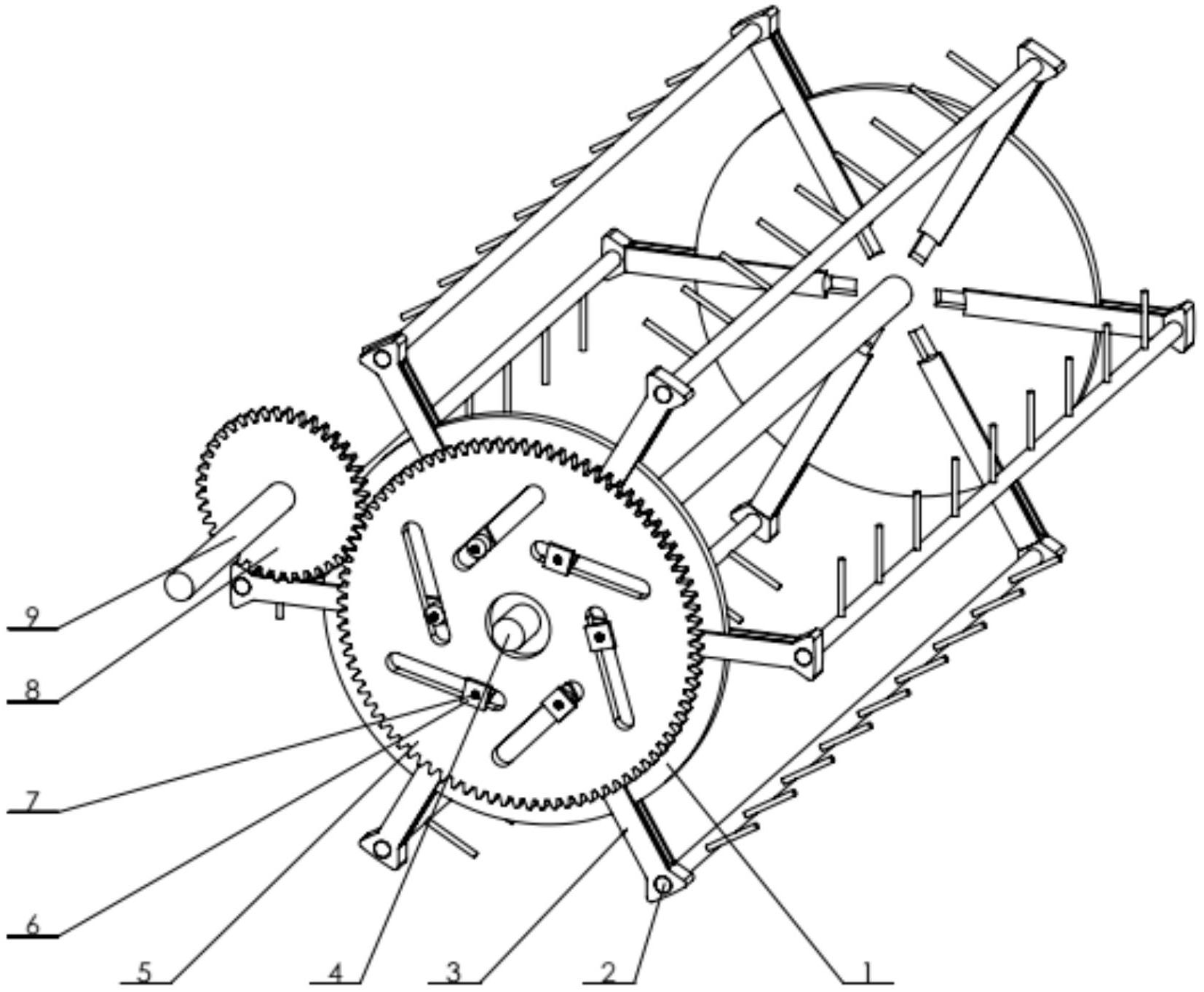

　　本发明涉及粮食烘干机技术领域，具体公开了一种小型粮食烘干机。包括烘干箱，所述烘干箱侧面焊接有提升仓，且烘干箱侧面的底端与烘干箱贯通，所述提升仓的顶端固定有连接管，所述连接管顶端贯穿设有第一烘干结构，所述烘干箱顶面和第一烘干结构顶面贯通设有出料管；所述提升仓远离烘干箱的侧面设有进料斗，所述进料斗和提升仓之间设有滑道，且滑道分别贯通提升仓和进料斗侧壁。本发明的粮食烘干机占地面积小，使用更加便捷。

　　(19)国家知识产权局 (12)发明专利申请 (10)申请公布号 CN 114608303 A (43)申请公布日 2022.06.10 (21)申请号 1.X F26B 21/12 (2006.01) F26B 25/00 (2006.01) (22)申请日 2022.03.25 (71)申请人 合肥三伍机械有限公司 地址 231200 安徽省合肥市肥西县派河大 道与湖东路交叉口 (72)发明人 张书宏叶新国张利 (74)专利代理机构 北京知联天下知识产权代理 事务所(普通合伙) 11594 专利代理师 张陆军张迎新 (51)Int.Cl. F26B 17/10 (2006.01) F26B 17/12 (2006.01) F26B 17/00 (2006.01) F26B 21/00 (2006.01) F26B 21/10 (2006.01) 权利要求书2页 说明书6页 附图5页 (54)发明名称 一种小型粮食烘干机 (57)摘要 本发明涉及粮食烘干机技术领域，具体公开 了一种小型粮食烘干机。包括烘干箱，所述烘干 箱侧面焊接有提升仓，且烘干箱侧面的底端与烘 干箱贯通，所述提升仓的顶端固定有连接管，所 述连接管顶端贯穿设有第一烘干结构，所述烘干 箱顶面和第一烘干结构顶面贯通设有出料管；所 述提升仓远离烘干箱的侧面设有进料斗，所述进 料斗和提升仓之间设有滑道，且滑道分别贯通提 升仓和进料斗侧壁。本发明的粮食烘干机占地面 积小，使用更加便捷。 A 3 0 3 8 0 6 4 1 1 N C CN 114608303 A 权利要求书 1/2页 1.一种小型粮食烘干机，包括烘干箱(1)，其特征在于： 所述烘干箱(1)侧面焊接有提升仓(6)，且烘干箱(1)侧面的底端与烘干箱(1)贯通，所 述提升仓(6)的顶端固定有连接管(8)，所述连接管(8)顶端贯穿设有第一烘干结构(9)，所 述烘干箱(1)顶面和第一烘干结构(9)顶面贯通设有出料管(10)； 所述提升仓(6)远离烘干箱(1)的侧面设有进料斗(3)，所述进料斗(3)和提升仓(6)之 间设有滑道(4)，且滑道(4)分别贯通提升仓(6)和进料斗(3)侧壁。 2.根据权利要求1所述的小型粮食烘干机，其特征在于： 所述烘干箱(1)侧面贯穿设有出料口(16)，所述提升仓(6)内设有提升结构(7)，所述烘 干箱(1)内部设有第二烘干结构(11)，且第二烘干结构(11)位于出料管(10)的正下方，所述 烘干箱(1)侧面贯穿设有吸尘结构(12)； 所述烘干箱(1)侧面贯穿设有风选结构(13)，且风选结构(13)位于吸尘结构(12)的下 方，且出料口(16)位于风选结构(13)的正前方，所述风选结构(13)的下方设有振动结构 (14)，且振动结构(14)与烘干箱(1)内壁可拆卸地连接，所述振动结构(14)的正下方设有循 环结构(15)，且循环结构(15)贯通提升仓(6)侧壁； 所述第一烘干结构(9)包括与连接管(8)顶端贯通的第一烘干仓(92)，所述第一烘干仓 (92)的一侧设有热风机(91)，且热风机(91)与第一烘干仓(92)通过管道贯通连接。 3.根据权利要求1所述的小型粮食烘干机，其特征在于： 所述提升结构(7)包括嵌于提升仓(6)内部的提升绞龙(73)，且提升绞龙(73)与提升仓 (6)内壁贴合，所述提升绞龙(73)内部固定有第一转轴(72)，且第一转轴(72)贯通提升仓 (6)底面，且第一转轴(72)与提升仓(6)底面通过轴承活动连接，所述第一转轴(72)的底端 设有提升电机(71)，且提升电机(71)与第一转轴(72)活动连接。 4.根据权利要求2所述的小型粮食烘干机，其特征在于： 所述第二烘干结构(11)包括与烘干箱(1)内壁固定的翻板(1101)，且翻板(1101)倾斜 交错阵列于烘干箱(1)内部，所述烘干箱(1)背面贯穿开设有热风槽(1102)； 所述热风槽(1102)背面设有热风排管(1103)，且热风排管(1103)与烘干箱(1)背面固 定连接，且热风排管(1103)与热风槽(1102)一一贯通，且热风排管(1103)的尾端与热风机 (91)通过管道贯通。 5.根据权利要求4所述的小型粮食烘干机，其特征在于： 所述翻板(1101)在烘干箱(1)内自上而下倾角依次减小，且翻板(1101)与水平面的夹 角为5‑10度，所述翻板(1101)表面阵列设有减速突起(1101a)。 6.根据权利要求2所述的小型粮食烘干机，其特征在于： 所述吸尘结构(12)包括贯穿烘干箱(1)侧壁的吸尘管(1202)，所述吸尘管(1202)与烘 干箱(1)侧壁连接处设有滤网(1203)，且滤网(1203)与吸尘管(1202)可拆卸地连接，所述吸 尘管(1202)远离烘干箱(1)的一端栓接有吸尘气泵(1201)。 7.根据权利要求2所述的小型粮食烘干机，其特征在于： 所述风选结构(13)包括贯穿烘干箱(1)背面的风选槽(1301)，且风选槽(1301)与出料 口(16)对应，所述风选槽(1301)背面固定有风选排管(1302)，且风选排管(1302)与风选槽 (1301)贯通，所述风选排管(1302)的尾端设有风选鼓风机(1303)，且风选鼓风机(1303)与 烘干箱(1)侧面栓接。 2 2 CN 114608303 A 权利要求书 2/2页 8.根据权利要求2所述的小型粮食烘干机，其特征在于： 所述振动结构(14)包括设于风选结构(13)下方的两块滤板(1403)，且两块滤板(1403) 均与烘干箱(1)可拆卸地连接； 两块所述滤板(1403)之间设有凸轮(1402)，且凸轮(1402)与滤板(1403)贴合，所述凸 轮(1402)通过转轴设有振动电机(1401)，且振动电机(1401)与烘干箱(1)侧面栓接。 9.根据权利要求2所述的小型粮食烘干机，其特征在于： 所述循环结构(15)包括设于振动结构(14)正下方的循环绞龙(1503)，且循环绞龙 (1503)的出料端贯穿提升仓(6)侧壁，并靠近提升结构(7)，所述循环绞龙(1503)中心处设 有第二转轴(1502)； 所述第二转轴(1502)的尾端设有循环电机(1501)，且循环电机(1501)与第二转轴 (1502)活动连接。 10.根据权利要求1所述的小型粮食烘干机，其特征在于： 所述烘干箱(1)内壁设有温湿度传感器，所述烘干箱(1)正面嵌有操作屏(5)，且操作屏 (5)与温湿度传感器以及第一烘干结构(9)、第二烘干结构(11)、风选结构(13)均电性连接； 所述烘干箱(1)和进料斗(3)的底面均焊接有支座(2)。 3 3 CN 114608303 A 说明书 1/6页 一种小型粮食烘干机 技术领域 [0001] 本发明涉及粮食烘干机技术领域，尤其是涉及一种小型粮食烘干机。 背景技术 [0002] 随着粮种的改进、单产的提高和国家对粮食烘干设备的投资增加，建设大、中、小 型粮食烘干设施的越来越多。能否选配质量高、使用寿命长、经济实用、可靠性好和自动化 程度高的烘干机至关重要。而我国是农业大国，水稻、小麦、玉米是我国主要种植的粮食，对 于农业机械的需求量正在日益增长并且朝向机械化种植方向逐步发展，现阶段，收割机、旋 耕机、插秧机等设备已经得到普遍的使用，但是粮食烘干机却迟迟未能广泛使用。 [0003] 而众所周知，当粮食所处环境内的温湿度条件满足微生物生长繁殖，就会发生霉 变。也就是说水分和温度是粮食中霉菌等微生物繁殖(即粮食霉变)的两个重要因素。一般 情况下控制粮食水分在安全水分以下就可能防止粮食发生霉变。目前，降低粮食水分的方 法是自燃晾晒法。在粮食主产区，由于产量大，晾晒场地不足，粮库收购的粮食往往水分超 出安全水分，是造成粮库粮食霉变的主要因素，尤其在粮食收购期正赶上连续阴雨天，更是 如此；另外，即便是入库时粮食的水分没超出安全水分，但是由于自燃返潮，入库的粮食也 需要定期晾晒，才能保证粮食不霉变，由于粮库的晾晒场地的限制，入库的粮食往往不能按 时晾晒，从而造成粮库粮食霉变。 [0004] 但是，目前市面上对粮食烘干的手段大多较为粗糙，部分采用自然晾晒的方法，对 天气因素要求过高，部分采用大型的粮食烘干机进行烘干，但为了保证烘干效率，导致现有 技术中的粮食烘干机占地较大，烘干效率较低。 发明内容 [0005] 针对上述问题，本发明公开了一种小型粮食烘干机，包括烘干箱，所述烘干箱侧面 焊接有提升仓，且烘干箱侧面的底端与烘干箱贯通，所述提升仓的顶端固定有连接管，所述 连接管顶端贯穿设有第一烘干结构，所述烘干箱顶面和第一烘干结构顶面贯通设有出料 管； [0006] 所述提升仓远离烘干箱的侧面设有进料斗，所述进料斗和提升仓之间设有滑道， 且滑道分别贯通提升仓和进料斗侧壁。 [0007] 进一步的，所述烘干箱侧面贯穿设有出料口，所述提升仓内设有提升结构，所述烘 干箱内部设有第二烘干结构，且第二烘干结构位于出料管的正下方，所述烘干箱侧面贯穿 设有吸尘结构； [0008] 所述烘干箱侧面贯穿设有风选结构，且风选结构位于吸尘结构的下方，且出料口 位于风选结构的正前方，所述风选结构的下方设有振动结构，且振动结构与烘干箱内壁可 拆卸地连接，所述振动结构的正下方设有循环结构，且循环结构贯通提升仓侧壁； [0009] 所述第一烘干结构包括与连接管顶端贯通的第一烘干仓，所述第一烘干仓的一侧 设有热风机，且热风机与第一烘干仓通过管道贯通连接。 4 4 CN 114608303 A 说明书 2/6页 [0010] 进一步的，所述提升结构包括嵌于提升仓内部的提升绞龙，且提升绞龙与提升仓 内壁贴合，所述提升绞龙内部固定有第一转轴，且第一转轴贯通提升仓底面，且第一转轴与 提升仓底面通过轴承活动连接，所述第一转轴的底端设有提升电机，且提升电机与第一转 轴活动连接。 [0011] 进一步的，所述第二烘干结构包括与烘干箱内壁固定的翻板，且翻板倾斜交错阵 列于烘干箱内部，所述烘干箱背面贯穿开设有热风槽； [0012] 所述热风槽背面设有热风排管，且热风排管与烘干箱背面固定连接，且热风排管 与热风槽一一贯通，且热风排管的尾端与热风机通过管道贯通。 [0013] 进一步的，所述翻板在烘干箱内自上而下倾角依次减小，且翻板与水平面的夹角 为5‑10度，所述翻板表面阵列设有减速突起。 [0014] 进一步的，所述吸尘结构包括贯穿烘干箱侧壁的吸尘管，所述吸尘管与烘干箱侧 壁连接处设有滤网，且滤网与吸尘管可拆卸地连接，所述吸尘管远离烘干箱的一端栓接有 吸尘气泵。 [0015] 进一步的，所述风选结构包括贯穿烘干箱背面的风选槽，且风选槽与出料口对应， 所述风选槽背面固定有风选排管，且风选排管与风选槽贯通，所述风选排管的尾端设有风 选鼓风机，且风选鼓风机与烘干箱侧面栓接。 [0016] 进一步的，所述振动结构包括设于风选结构下方的两块滤板，且两块滤板均与烘 干箱可拆卸地连接； [0017] 两块所述滤板之间设有凸轮，且凸轮与滤板贴合，所述凸轮通过转轴设有振动电 机，且振动电机与烘干箱侧面栓接。 [0018] 进一步的，所述循环结构包括设于振动结构正下方的循环绞龙，且循环绞龙的出 料端贯穿提升仓侧壁，并靠近提升结构，所述循环绞龙中心处设有第二转轴； [0019] 所述第二转轴的尾端设有循环电机，且循环电机与第二转轴活动连接。 [0020] 进一步的，所述烘干箱内壁设有温湿度传感器，所述烘干箱正面嵌有操作屏，且操 作屏与温湿度传感器以及第一烘干结构、第二烘干结构、风选结构均电性连接； [0021] 所述烘干箱和进料斗的底面均焊接有支座。 [0022] 与现有技术相比较，本发明的有益效果在于： [0023] 1)本发明的粮食烘干机在烘干箱内进行粮食的主动烘干，并根据粮食干燥度的具 体要求，在烘干机内进行循环烘干，提高了烘干效率，同时本装置结构较小，占地面积不大， 节约了空间资源。在进行烘干时，可根据不同粮食的不同干燥度的需求，利用风选结构进行 干湿粮食的风选，未达到干燥度的湿粮进行循环结构进行二次、多次循环干燥，在有限的空 间内，可实现粮食的充分干燥，提高了干燥效率，同时，适应性较广。 [0024] 2)本发明利用了干湿粮食密度、重量不同的特点，采用风选结构进行风选，根据不 同粮食干燥度的不同，使用操作屏调节热风机的热风温度、热风大小，从而保证粮食的快速 有效干燥；也可使用操作屏调节风选鼓风机的风力，使得达到干燥度的粮食正好能够沿着 出料口排出，湿粮则进入循环结构进行下一轮的干燥。 [0025] 3)本发明采用第一烘干结构和第二烘干结构的双重烘干手段，使得粮食能够快速 烘干，提高了烘干效率，在有限的空间内对粮食进行快速烘干。湿粮通过进料斗、滑道进入 提升仓后，提升电机启动，通过第一转轴带动提升绞龙将湿粮提升至第一烘干仓进行烘干， 5 5 CN 114608303 A 说明书 3/6页 同时热风机启动，通过管道对第一烘干仓内的湿粮进行第一重烘干，并将经过第一重烘干 的粮食吹起，通过出料管进入烘干箱内进行二次烘干，粮食落入烘干箱的倾斜翻板表面，由 于减速突起的阻力，粮食沿着翻板向下缓缓滑落，同时热风机的热风从热风槽吹出，对翻板 表面的粮食进行二次烘干，从而实现有限空间内粮食的高效烘干。 [0026] 4)本发明的第二烘干结构中的翻板自上而下倾角依次减小，使得粮食在上层翻板 停留时间比下层翻板停留时间短，由于热气向上升腾的原因，使得在较高温度的上层粮食 烘干时间比较低温度的下层粮食烘干时间短，从而保证粮食烘干均匀，不会出现过热损害 粮食品质的问题。 [0027] 5)本发明采用吸尘结构、风选结构和振动结构的组合，可在对粮食二重烘干的同 时，滤除粮食中的杂物，保证粮食的纯粹，不易出现秸秆、灰尘等降低粮食品质的杂物出现。 在进行粮食的第二重烘干时，翻板表面的粮食在滑落的过程中，吸尘气泵启动，对翻板表面 粮食中的灰尘和秸秆进行吸附，由于滤网的阻隔，粮食无法被吸入吸尘气泵中，回落入翻板 表面，而灰尘被吸入吸尘气泵排出，达到对灰尘的清除，而经过烘干的粮食从最底层翻板落 下时，风选鼓风机启动，风选槽的风将达到要求的干燥粮食从出料口吹出，而未达标的湿粮 和石子由于自重，落入振动结构中的滤板表面，振动电机启动，带动凸轮转动，使得滤板表 面的湿粮和石子发生共振，粒径较小的湿粮透过滤板落入循环结构中，而粒径较大的石子 则被阻隔于滤板表面，实现对石子的清除。 [0028] 6)本发明采用循环结构，对未达标的湿粮进行二次或多次烘干，保证粮食的干燥 度达标，经过振动结构的湿粮落入循环结构，循环电机启动，通过第二转轴带动循环绞龙转 动，湿粮被循环绞龙运入提升仓内，并沿着提升结构运回第一烘干结构中进行循环烘干，直 至干燥度达标，从出料口排出。 [0029] 本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书、权利 要求书以及附图中所指出的结构来实现和获得。 附图说明 [0030] 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他的附图。 [0031] 图1为本发明实施例中粮食烘干机的轴测图示意图； [0032] 图2为本发明实施例中粮食烘干机的后视图； [0033] 图3为本发明实施例中粮食烘干机的左侧示意图； [0034] 图4为本发明实施例中粮食烘干机正面的剖视图； [0035] 图5为本发明中实施例中翻板的立体结构示意图； [0036] 图6为本发明实施例中粮食烘干机的内部结构示意图； [0037] 图7为本发明中实施例中振动结构的示意图。 [0038] 附图标记： [0039] 1、烘干箱；2、支座；3、进料斗；4、滑道；5、操作屏；6、提升仓；7、提升结构；71、提升 6 6 CN 114608303 A 说明书 4/6页 电机；72、第一转轴；73、提升绞龙；8、连接管；9、第一烘干结构；91、热风机；92、第一烘干仓； 10、出料管；11、第二烘干结构；1101、翻板；1101a、减速突起；1102、热风槽；1103、热风排管； 12、吸尘结构；1201、吸尘气泵；1202、吸尘管；1203、滤网；13、风选结构；1301、风选槽；1302、 风选排管；1303、风选鼓风机；14、振动结构；1401、振动电机；1402、凸轮；1403、滤板；15、循 环结构；1501、循环电机；1502、第二转轴；1503、循环绞龙；16、出料口。 具体实施方式 [0040] 为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例 中的附图，对本发明实施例中的技术方案进行清楚、完整地说明，显然，所描述的实施例是 本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员 在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。 [0041] 下面结合图1至图7所示，本发明实施例提供了一种小型粮食烘干机，包括烘干箱 1，烘干箱1侧面焊接有提升仓6，且烘干箱1侧面的底端与烘干箱1贯通，提升仓6的顶端固定 有连接管8，连接管8顶端贯穿设有第一烘干结构9，烘干箱1顶面和第一烘干结构9顶面贯通 设有出料管10，提升仓6远离烘干箱1的侧面设有进料斗3，进料斗3和提升仓6之间设有滑道 4，且滑道4分别贯通提升仓6和进料斗3侧壁，烘干箱1侧面贯穿设有出料口16，提升仓6内设 有提升结构7，烘干箱1内部设有第二烘干结构11，且第二烘干结构11位于出料管10的正下 方，烘干箱1侧面贯穿设有吸尘结构12，烘干箱1侧面贯穿设有风选结构13，且风选结构13位 于吸尘结构12的下方，且出料口16位于风选结构13的正前方，风选结构13的下方设有振动 结构14，且振动结构14与烘干箱1内壁可拆卸地连接，振动结构14的正下方设有循环结构 15，且循环结构15贯通提升仓6侧壁。 [0042] 具体的，第一烘干结构9包括与连接管8顶端贯通的第一烘干仓92，第一烘干仓92 的一侧设有热风机91，且热风机91与第一烘干仓92通过管道贯通连接。 [0043] 具体的，提升结构7包括嵌于提升仓6内部的提升绞龙73，且提升绞龙73与提升仓6 内壁贴合，提升绞龙73内部固定有第一转轴72，且第一转轴72贯通提升仓6底面，且第一转 轴72与提升仓6底面通过轴承活动连接，第一转轴72的底端设有提升电机71，且提升电机71 与第一转轴72活动连接。 [0044] 具体的，第二烘干结构11包括与烘干箱1内壁固定的翻板1101，且翻板1101倾斜交 错阵列于烘干箱1内部，烘干箱1背面贯穿开设有热风槽1102，热风槽1102背面设有热风排 管1103，且热风排管1103与烘干箱1背面固定连接，且热风排管1103与热风槽1102一一贯 通，且热风排管1103的尾端与热风机91通过管道贯通。 [0045] 具体的，翻板1101在烘干箱1内自上而下倾角依次减小，且翻板1101与水平面的夹 角为5‑10度，翻板1101表面阵列设有减速突起1101a。 [0046] 具体的，吸尘结构12包括贯穿烘干箱1侧壁的吸尘管1202，吸尘管1202与烘干箱1 侧壁连接处设有滤网1203，且滤网1203与吸尘管1202可拆卸地连接，吸尘管1202远离烘干 箱1的一端栓接有吸尘气泵1201。 [0047] 具体的，风选结构13包括贯穿烘干箱1背面的风选槽1301，且风选槽1301与出料口 16对应，风选槽1301背面固定有风选排管1302，且风选排管1302与风选槽1301贯通，风选排 管1302的尾端设有风选鼓风机1303，且风选鼓风机1303与烘干箱1侧面栓接。 7 7 CN 114608303 A 说明书 5/6页 [0048] 具体的，振动结构14包括设于风选结构13下方的两块滤板1403，且两块滤板1403 均与烘干箱1可拆卸地连接，两块滤板1403之间设有凸轮1402，且凸轮1402与滤板1403贴 合，凸轮1402通过转轴设有振动电机1401，且振动电机1401与烘干箱1侧面栓接。 [0049] 具体的，循环结构15包括设于振动结构14正下方的循环绞龙1503，且循环绞龙 1503的出料端贯穿提升仓6侧壁，并靠近提升结构7，循环绞龙1503中心处设有第二转轴 1502，第二转轴1502的尾端设有循环电机1501，且循环电机1501与第二转轴1502活动连接。 [0050] 具体的，烘干箱1内壁设有温湿度传感器，烘干箱1正面嵌有操作屏5，且操作屏5与 温湿度传感器以及第一烘干结构9、第二烘干结构11、风选结构13均电性连接，烘干箱1和进 料斗3的底面均焊接有支座2。 [0051] 针对图1‑7具体实施例工作原理： [0052] 本实施例中，本产品采用第一烘干结构9和第二烘干结构11的双重烘干手段，使得 粮食能够快速烘干，提高了烘干效率，在有限的空间内对粮食进行快速烘干。湿粮通过进料 斗3、滑道4进入提升仓6后，提升电机71启动，通过第一转轴72带动提升绞龙73将湿粮提升 至第一烘干仓92进行烘干，同时热风机91启动，通过管道对第一烘干仓92内的湿粮进行第 一重烘干，并将经过第一重烘干的粮食吹起，通过出料管10进入烘干箱1内进行二次烘干， 粮食落入烘干箱1的倾斜翻板1101表面，由于减速突起1101a的阻力，粮食沿着翻板1101向 下缓缓滑落，同时热风机91的热风从热风槽1102吹出，对翻板1101表面的粮食进行二次烘 干，从而实现有限空间内粮食的高效烘干；而第二烘干结构11中的翻板1101自上而下倾角 依次减小，使得粮食在上层翻板1101停留时间比下层翻板1101停留时间短，由于热气向上 升腾的原因，使得在较高温度的上层粮食烘干时间比较低温度的下层粮食烘干时间短，从 而保证粮食烘干均匀，不会出现过热损害粮食品质的问题。而在进行粮食的第二重烘干时， 翻板1101表面的粮食在滑落的过程中，吸尘气泵1201启动，对翻板1101表面粮食中的灰尘 和秸秆进行吸附，由于滤网1203的阻隔，粮食无法被吸入吸尘气泵1201中，回落入翻板1101 表面，而灰尘被吸入吸尘气泵1201排出，达到对灰尘的清除，而经过烘干的粮食从最底层翻 板1101落下时，风选鼓风机1303启动，风选槽1301的风将达到要求的干燥粮食从出料口16 吹出，而未达标的湿粮和石子由于自重，落入振动结构14中的滤板1403表面，振动电机1401 启动，带动凸轮1402转动，使得滤板1403表面的湿粮和石子发生共振，粒径较小的湿粮透过 滤板1403落入循环结构15中，而粒径较大的石子则被阻隔于滤板1403表面，实现对石子的 清除。本发明采用循环结构15，对未达标的湿粮进行二次或多次烘干，保证粮食的干燥度达 标，经过振动结构14的湿粮落入循环结构15，循环电机1501启动，通过第二转轴1502带动循 环绞龙1503转动，湿粮被循环绞龙1503运入提升仓6内，并沿着提升结构7运回第一烘干结 构9中进行循环烘干，直至干燥度达标，从出料口16排出。利用了干湿粮食密度、重量不同的 特点，采用风选结构13进行风选，根据不同粮食干燥度的不同，使用操作屏5调节热风机91 的热风温度、热风大小，从而保证粮食的快速有效干燥；也可使用操作屏5调节风选鼓风机 1303的风力，使得达到干燥度的粮食正好能够沿着出料口16排出，湿粮则进入循环结构15 进行下一轮的干燥。 [0053] 尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理 解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进 行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术 8 8 CN 114608303 A 说明书 6/6页 方案的精神和范围。 9 9 CN 114608303 A 说明书附图 1/5页 图1 10 10 CN 114608303 A 说明书附图 2/5页 图2 11 11 CN 114608303 A 说明书附图 3/5页 图3 12 12 CN 114608303 A 说明书附图 4/5页 图4 图5 13 13 CN 114608303 A 说明书附图 5/5页 图6 图7 14 14
